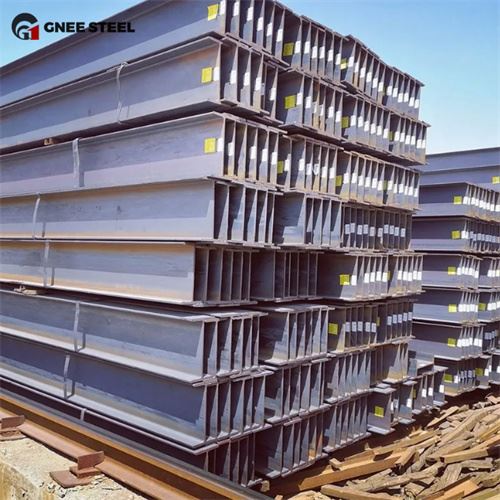

A36/A572GR50/A992 Υλικό H BEAM W12X22 W12X26 W12X30

Σενάρια εφαρμογής δομικής δέσμης
W12x22: Στενή φλάντζα (4.03 ίντσες), κατάλληλο για ελαφριά πλαίσια ή δομές που περιορίζονται στο χώρο.
W12x26: ευρεία φλάντζα (6.49 ίντσες), κατάλληλη για δοκούς ή στήλες με μεσαία φορτία.
W12x30: Παχύτερη φλάντζα και ιστό, κατάλληλο για υψηλότερες απαιτήσεις φορτίου, όπως κύριες δοκούς που φέρουν φορτίο.

Σύγκριση απόδοσης υλικού

Χάλυβα σχήματος A36 H
Αντοχή απόδοσης: 36 KSI (250 MPa)
Αντοχή σε εφελκυσμό: 58-80 ksi (400-550 mpa)
Χρήση: Γενικός δομικός χάλυβα, χαμηλό κόστος, κατάλληλο για απαιτήσεις μέσης αντοχής.

A572 GR50 H Δομή δέσμης
Αντοχή απόδοσης: 50 KSI (345 MPa)
Αντοχή εφελκυσμού: 65 ksi (450 MPa) και παραπάνω
Χρήση: Χάλυβα χαμηλής κατάστασης υψηλής αντοχής, κατάλληλο για σενάρια που απαιτούν υψηλότερη αντοχή.

A992 Η δέσμη τμήματος
Αντοχή απόδοσης: 50 KSI (345 MPa)
Αντοχή εφελκυσμού: 65 ksi (450 MPa) και άνω
Μέγιστο όριο αντοχής απόδοσης: 65 ksi

Εφαρμογή: Χρησιμοποιείται συνήθως χάλυβας στη σύγχρονη κατασκευή, με εξαιρετική σκληρότητα και συγκολλητικότητα, σχεδιασμένη για ευρείες δοκούς φλάντζας.

Παρά τα διαφορετικά υλικά, τα πρότυπα AISC W12X22, W12X26 και W12X30 διαστάσεις παραμένουν οι ίδιες, με μόνο τις μηχανικές ιδιότητες που επηρεάζονται από το υλικό.

Ειδικές διαστάσεις W12x22, W12x26 και W12x30
